PD798Ex
国内初 デジアナ/デュアル方式本質安全防爆無線機
国内本質安全防爆検定合格
デジアナ複合工事設計認証取得
一般業務用無線機(SR)
希望小売価格：338,000円
(標準セット価格、税抜き)
※免許取得費用等は別途。
最高レベルの本質安全防爆構造 Ex ib IIC T4 Gb
本質安全防爆構造(日本) Ex ib IIC T4 Gb
■本質安全防爆構造
正常な状態においてはもちろんのこと、故障した状態においても、電気回路で発生する火花及び部品等の高温部によって対象ガスまたは蒸気に点火を生じないことを公的認証機関から認定を受けた製品の事です。
準拠規格と指針 ：
◆ 「工場電気設備防爆指針 （国際整合技術2015）」
（平成 27 年 8月 31 日、基発 0831 第 2号、
独立行政法人労働安全衛生 総合研究所技術指針、JNIOSH -TR -46 -1及び 46 -6）
◆ 「電気機械器具防爆構造規格」
（昭和 44 年 4月 1日労働省告示第 16 号）
世界各国防爆認定取得
各国取得認証( ib Ⅱ CT4 )
・CQST(中国)
・IECEx(国際規格)
・ATEX(欧州)
・FM防爆(米国)
|
温度等級 |
T1 |
T2 |
T3 |
T4 |
||
|
爆発性ガス の分類 |
450℃〜 |
300℃〜450℃ |
200℃〜300℃ |
135℃〜200℃ |
||
|
防 爆 電 気 機 器 の グ ル | プ |
Ⅱ |
ⅡA |
アセトン シクロプロパン メタノール アンモニア プロピレン プロパン 酢酸エチル メタン トルエン ベンゼン |
塩化ビニル ジメチルアミン 酢酸ブチル n・ブタン エチルベンゼン メタクリル酸メチル |
オクタン 塩化ブチル ガソリン
ヘキサン I・オクタノール ベンタン |
アセトアルデヒト トリメチルアミン |
|
ⅡB |
アクリロニトリル コークス炉ガス シアン化水素 一酸化炭素
|
アクリル酸エチル エチレン エチレンオキシド |
クロトンアルデヒド アクリルアルデヒド ジメチルエーテル テトラヒドロフラン |
ジプチルエーテル エチルメチルエーテル ジエチルエーテル テトラフルオロエチレン |
||
|
ⅡC |
水素 |
アセチレン |
|
|
||
LCDディスプレイ搭載
起動画面、シャットダウン画面に
自社ロゴマーク等の画像挿入可能。
1.8インチ/カラーLCD
160×128ピクセル65536色
クイックテキストメッセージの送受信
事前に登録したテキストメッセージを選択して送信。
LCDに送信情報、受信情報を表示
発信元の移動局の個別名称、通信グループ等を視覚的に確認可能。
トップクラスの堅牢ボディ IP67 / MIL-STD-810G
- 無線機内部への粉塵の侵入を防護します
- 一時的（30分）に一定水深（1m）の条件で水没でさせても内部に浸水しません
- 米軍軍用規格 MIL-STD-810 C/D/E/F/G
最新のIoTデジタル技術による豊富な付加機能
・ 動態管理機能（GPSユニット標準搭載)
GPSマッピング機能を利用し、移動局が定められたエリアから逸脱した場合アラームが鳴り、警告メッセージが送信されます。
・ ワンプッシュ緊急通報（上部専用ボタン搭載）
・ マンダウン転倒通知
無線機が設定時間以上倒れた状態を検知すると、異常事態とみなして大音量の警報音を発します。
同時に、管理センターに緊急信号を送信し、警告画面が映し出され、現在地も確認できます。
・ 1人作業管理機能ローンワーカー（定時連絡促し機能)
作業中もしくは巡回中の作業員が、無線機に設定したローンワーカーボタンを定期的に押す事によって、 管理センター側に、現地の作業員の無事を通知することができます。
強風や騒音下でもクリアな音声通信(ノイズキャンセリング)
ノイズ環境下、強風環境下での音声比較 動画 *音声が流れます
運用可能時間約40%伸長（対アナログ比）
・ 大容量 1800mAh (リチウムイオン) 電池
・ TDMAデジタル技術による運用時間の改善
(17 時間 5-5-90 サイクル)
・ 過充電、過放電防止機能標準搭載
安心安全のための設計
落下防止設計の特殊バッテリーラッチ(Hytera特許)
帯電防止設計筐体(Hytera特許)
- IEC60079:0，による表面素材により、素材 帯電性を1GΩとする
- IEC60079:0,により、非金属性範囲は2000mm²であり、2000mm²を超える場合、帯電防止処理を講じなければならない
独自の2重素材モールド技術の採用により、製造規格条件に準拠し、帯電防止性と堅牢性に於いて、高い安全性を実現。
独自の PCB 設計 –サーキットレイアウト, EMCシーリング
ゆとりを持ち、十分に間隔を設けた、PCB基板の独自設計技術。最大のEMC機能を引き出すための完全シーリング／カバー設計。
シリコンゲル充填
標準構成品
防爆リチウムイオン電池1800mAh
- BL1807-Ex
急速充電器
- CH10A04-EX
ACアダプタ
- PS1014
アンテナ(GPS兼用)
ベルトクリップ
レザーストラップ
オプション
主な仕様・諸元
|
主な仕様・諸元 |
||
|
型式名称 |
PD798Ex VHF |
PD798Ex U(1) |
|
周波数帯 |
VHF |
UHF |
|
周波数帯域 |
136-174MHz |
400-470MHz |
|
防爆構造の種類 |
本質安全防爆構造(ib) |
|
|
対象ガスまたは蒸気分類と温度等級 |
ⅡC T4 |
|
|
チャネル間隔 |
12.5/20/25 kHz |
|
|
電波の型式 |
アナログ：F2D、F3E / デジタル：F1D、F1E |
|
|
動作電圧 |
DC7.4V |
|
|
送信出力 |
1W |
|
|
外形寸法 |
約(H)141mm×(W)55mm×(D)39mm（バッテリ含、アンテナ除） |
|
|
質量 |
約495g（バッテリー/アンテナ含） |
|
|
バッテリー |
1800mAh(Li‐ion) |
|
|
運用時間(5-5-90サイクル) |
アナログ運用時：約14.5時間 / デジタル運用時：約17時間 (GPS稼働時15時間) |
|
|
防塵・防水 |
IP67準拠 |
|
|
MIL-STD(米国軍用規格) |
MIL‐STD‐810 C/D/E/F/G |
|
|
使用環境 |
動作温度：‐20℃～+50℃、保管温度‐40℃～+85℃ |
|
VHF(合格番号：検・第 TC22152号) / UHF(合格番号：検・第 TC22136号)

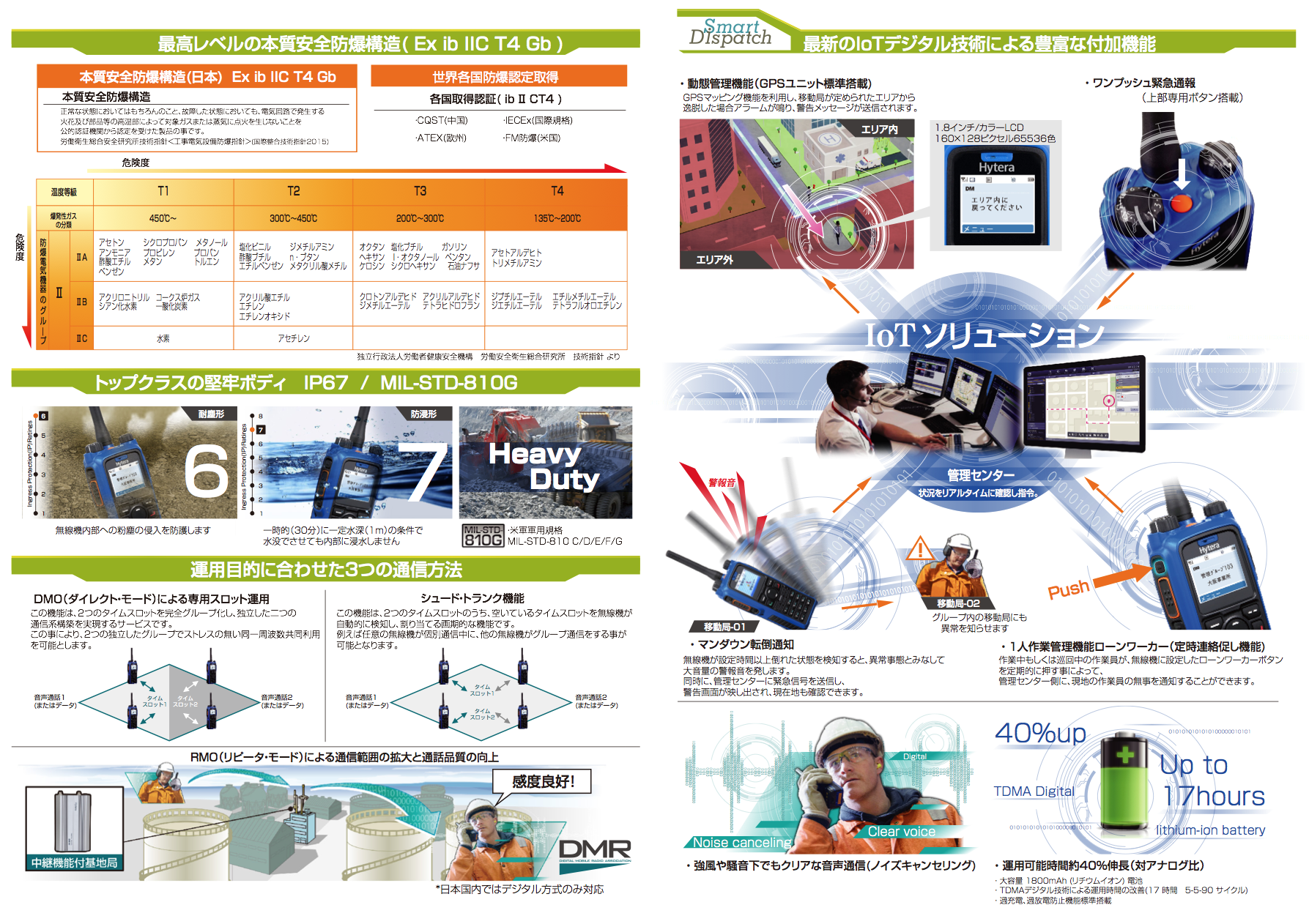

カタログ
