RD628

デジタル中継機能付基地局無線装置

超小型・最軽量のスタイリッシュ・ボディに最大25Ｗの大出力基地局無線装置（中継機能付）を収納しました。この事により、強固な収納用ラックなどの必要が無くなり、取付工事が楽にできるうえ、事務所の壁に設置しても、内観を損なう事が無くなりました。



中継機能付基地局無線装置 RD628をロケーションの良い場所に設置することにより、

広範囲かつ確実で安定したリピータ（中継機能）運用が可能となります。

RD628 中継機能付基地局無線装置ソリューションガイド






RD628 中継機能付基地局無線装置の無線機同士では通信ができない不感エリアを有する施設でのソリューションガイドです。各項目をご覧ください。


  • 石油化学プラント

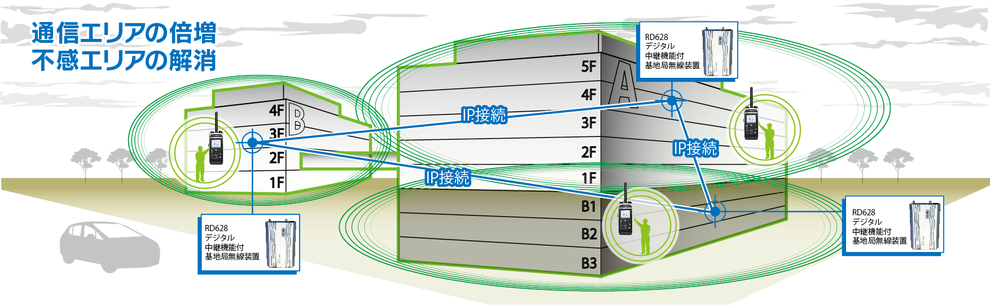

  • 大型商業施設

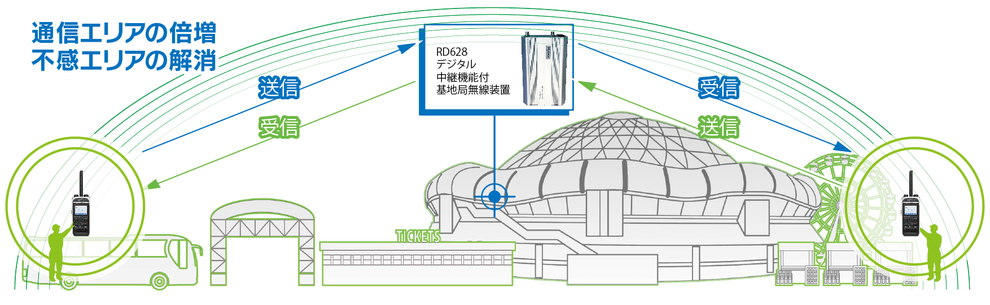

  • 競技場

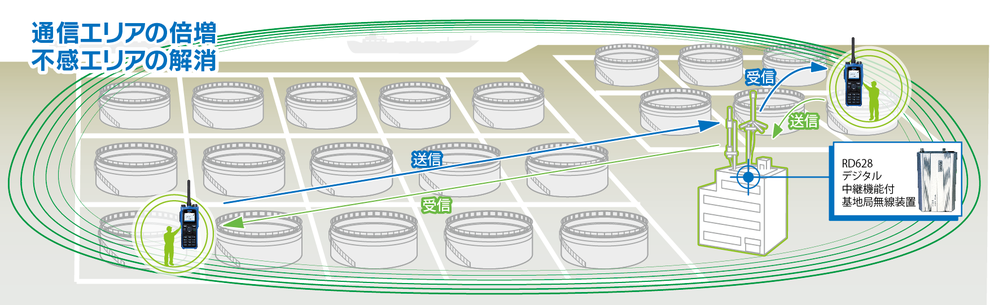

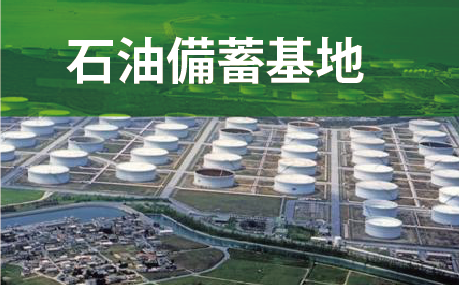

  • 石油備蓄基地

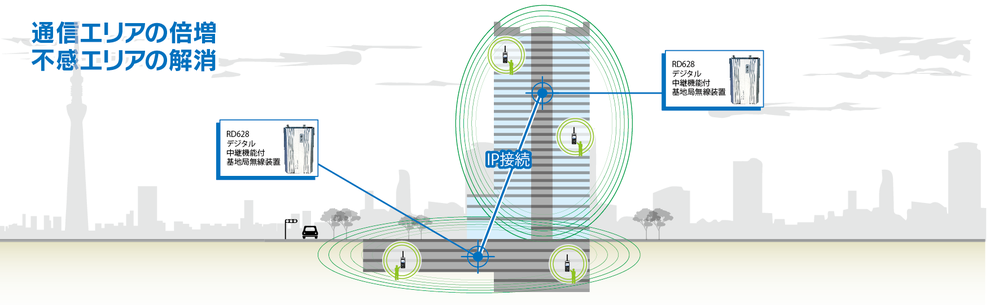

  • 高層ビル

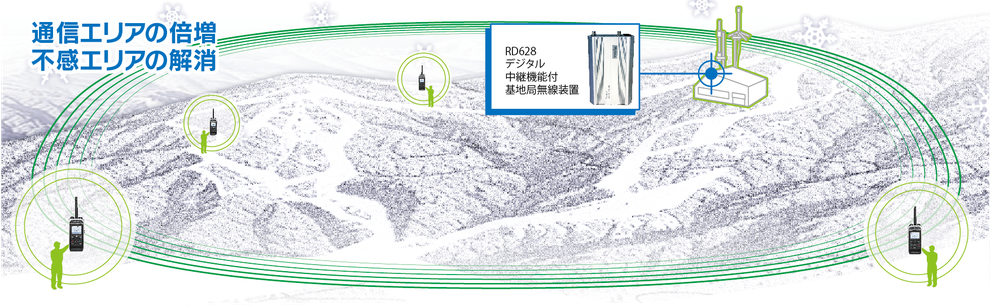

  • スキー場

石油化学プラント　　　　　大型商業施設　　　　　　競技場　　　　　石油備蓄基地　　　　　高層ビル　　　スキー場

主なリピータ機能

  • 小型軽量設計
  • 1Wから25Wまで100％フルカバー
  • デジタルモードで2通話回線を同時提供
  • アナログ・デジタル自動モード切替
  • ミニデュープレクサ―内蔵（オプション）
  • IP接続機能(デジタルモードのみ)(オプション)
  • フローティング充電対応／内蔵型ACパワーサプライ
  • デジタル・アナログ両モードに対応
  • リピータ診断とコントロール機能 (RDAC)

標準構成品

  • 無線機本体
  • 電源ケーブル
  • 取扱い説明書

仕様

RD628U(1) 一 般 仕 様
周波数範囲（MHz） 400～470MHz
チャネル間隔 12.5kHz
動作電圧 13.6±15%V DC / 100V～240V AC
消費電流 待機時：≤0.5A　/ 送信時：≤5.5A
周波数偏差 ±0.5ppm
アンテナインピーダンス 50Ω
寸法（H×W×D）㎜ 約 348×210×108mm
重量 5Kg
チャンネル数 16
使用環境 動作温度：−30℃～+60℃ / 保管温度：−40℃～+85℃　
送 信 部
出力 1～25W連続
4値FSKデジタル変調 11K5 F7D,F7E,F7W
スプリアス発射 −36dBm<1GHz / −30dBm>1GHz
最大周波数偏移 ±2.5kHz@12.5 kHz
FMノイズ 40dB@12.5 kHz
隣接チャネル漏洩電力 60dB@12.5 kHz
オーディオレスポンス ＋1～−3dB
歪率 ≤3%
音声コーデック AMBE++もしくはSELP
デジタルプロトコル ETSI-TS102 361-1,2＆3
受 信 部
受信感度 デジタル：0.3μV /BER5%
隣接チャネル選択度 60dB
相互変調 70dB
スプリアス応答抑圧 ≧70dB
FMノイズ 40dB
歪率 ≤3%
オーディオレスポンス ＋1 ～ −3dB
副次電波強度 < -57dBm
